TECO東元集團C310變頻器
C310系列變頻器是由東元集團武漢東訊科技高限公司授權研發生產的高性能矢量型和轉矩控制型變頻器。該產品采用了與目前國際領先技術同步的無速度傳感器矢量控制技術和轉矩控制技術，同時還結合中國的應用特點，進一步強化了產品的可靠性和環境的適應性以及客戶化和行業化的設計，能夠更好地滿足多種傳動應用的需求。
矢量控制 以高性能的電流矢量控制技術實現感應電機與永磁同步電機控制
快速限流 最大限度減少過電流故障，保護變頻器正常運行
定時控制 設定時間范圍0.0min~6500.0min

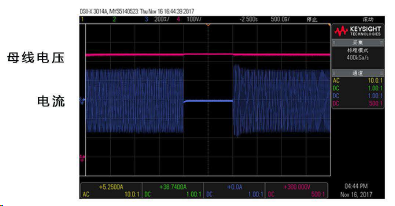

瞬停不停 電源瞬間停電時，透過負載回升能量補償變頻器內電壓的降低，維持變頻器短時間內繼續運行
轉矩模式 通過閉環矢量實現轉矩控制，適用于恒張力場合
PID功能 內置PID功能，適用于空壓機、恒壓供水等場合
擺頻功能 輸出頻率可以依據害戶設定的三角波進行擺動

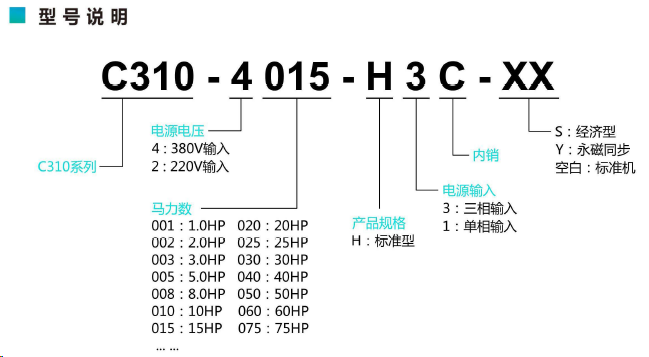

型號說明

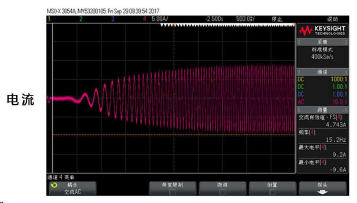

精確快速的轉速追蹤功能
變頻器在0.2 s 內完成電機轉速、轉向和相角的辨識，對自由旋轉的電機平滑跟蹤，輸出電流，母線電壓無波動。
低頻高轉矩性能
0.5Hz ， 180% 轉矩負載，電機平滑啟動。
技術規格
| S經濟型 | 基本功能 | 控制方式 | V/F控制 |
| 頻率控制范圍 | 0～320Hz | ||
| 電源電壓范圍 | 單相交流220V，三相交流380V ，允許電壓波動范圍：-15%～+10% | ||
| 電源頻率范圍 | 50Hz/60Hz,允許頻率波動范圍-5%～+5% | ||
| 過載能力 | 重載（HD）模式:150%額定電流60s；180%額定電流3s | ||
| 加減速時間 | 加減速時間范圍0.1s～650.0s | ||
| 直線或S曲線加減速方式 | |||
| 四種加減速時間 | |||
| 輸入頻率分辨率 | 數字設定：0.01Hz | ||
| 模擬設定：最高頻率*0.025% | |||
| 載波頻率 | 0.5kHz~16kHz | ||
| 點動控制 | 點動頻率范圍：O.OOHz-50.00Hz | ||
| 點動加減速時間：O.Os~650.0s | |||
| 簡易PLC、多段速運行 | 通過內置PLC或控制端子實現最多16段速運行 | ||
| 內置PID | 可方便實現過程控制閉環控制系統 | ||
| 自動電壓調整（AVR） | 當電網電壓變化時，能自動保待輸出電壓恒定 | ||
| 保護機能 | 保護功能 | 上電電機短路檢測、輸出缺相保護、過流保護、過壓保護、欠壓保護、過然保護、過載保護等 | |
| 過壓過流失速控制 | 對運行期間電流電壓自動限制，防止頻繁過流過壓跳閘 | ||
| 通信機能 | RS-485總線支持 Modbus-RTU協議 | ||
| 運行 | 命令源 | 操作面板給定、控制端子給定、串行通訊口結定 | |
| 頻率源 | 數字給定、模擬電壓給定、模擬電流給定、脈沖給定、串行口給定 | ||
| 可通過多種方式切換 | |||
| 輸入端子 | 6個數字輸入端子 . 其中5支持最高10kHz的高速脈沖輸入 | ||
| 2個模擬量輸入端子， Al1 支持0～10V電壓輸入， Al2支持0～10V電壓輸入或0～20mA電流輸入 | |||
| 輸出端子 | 1個高速脈沖輸出端子（可選為開路集電極式），支持0 ～ 10kHz的高速脈沖輸出 | ||
| 1個數字輸出端子，1個繼電器輸出端子， 1個模擬輸出端子，支持0～20mA電流輸出或0～ 10V電壓輸出 | |||
| 環境規格 | 使用場所 | 室內，不受陽光直曬， 無塵埃、腐蝕性氣體、可燃性氣體、油、霧、水蒸汽、滴水或鹽份等 | |
| 四種加速時間 | |||
| 海拔高度 | 低于1000m | ||
| 高于1000m降額使用． 每升高100m ，額定輸出電流減少1 % | |||
| 環境溫度 | -10℃～+40℃（環境溫度在40℃～50℃，請降頻使用），每升高1℃，額定輸出電流減少1% | ||
| 濕度 | 小于95 % RH ， 無水珠凝結 | ||
| 振動 | 小于5.9m /s2 (0.6g) | ||
| 存儲溫度 | -20℃～+60℃ | ||
| 標準機 | 基本功能 | 控制方式 | V/F控制 |
| 開環矢量控制 (SVC) | |||
| 閉環矢量控制（FVC) | |||
| 頻率控制范圍 | 0～320Hz/0～3200Hz | ||
| 電源電壓范圍 | 單相交流220V ， 三相交流380V ，允許電壓波動范圍. -15%～+10% | ||
| 電源頻率范圍 | 50Hz/60Hz ，允許頻率波動范圍-5%~+5% | ||
| LED顯示 | 顯示參數（三種顯示模式：基本模式、快速菜單模式、非出廠值模式） | ||
| 過載能力 | 重載（ HD ）模式：150 %額定電流60s; 180 %顆定電流3s | ||
| 輕載（ ND ） 模式：120 %額定電流60s; 150 %額定電流3s | |||
| V/F曲線 | 三種方式：直線型；多點型； N次方型V/ F 曲線（ 1.2 次方、1.4 次方、1.6次方、1.8次方、2 次方） | ||
| 加減速曲線 | 加減速時間范圍O . Os～6500.0s | ||
| 直線或S 曲線加減速方式 | |||
| 四種加減速時間 | |||
| 啟動轉矩 | 重載（ HD ）模式0.5Hz/150 % (SVC) ; OHz/180% (FVC) | ||
| 輕載（ ND ） 模式0 . 5Hz/100 % | |||
| 調速范圍 | 1 ： 100 (SVC) ；1 ： 1000 (FVC) | ||
| 輸入頻率分辨率 | 數字設定： 0.01Hz | ||
| 模擬設定：最高頻率× 0.025 % | |||
| 穩速精度 | ±0.5% (SVC) , ±0.02% (FVC) | ||
| 轉矩控制精度 | ±5% (FVC) | ||
| 轉矩提升 | 自動轉矩提升； 手動轉矩提升0.1 %～30.0 % | ||
| 載波頻率 | 0.5kHz~16kHz | ||
| 可根據溫度，自動調整載波頻率 | |||
| 瞬停不停 | 瞬時停電時通過負載回饋能量補償電壓的降低， 維持變頻器短時間內繼續運行 | ||
| 直流制動 | 直流制動頻率：O.OOHz－最大頻率 | ||
| 制動時間： O.Os~100.0s | |||
| 制動動作電流值：0.0%~100.0% | |||
| 點動制動 | 點動頻率范圍： O.OOHz-50.00Hz | ||
| 點動加速時間：O.Os~6500.0s | |||
| 簡易PLC、多段速運行 | 通過內置PLC或控制端子實現最多16段速運行 | ||
| 內置PID | 可萬便實現過程控制閉環控制系統 | ||
| 自動電壓調整（AVR） | 當電網電壓變化時，能自動保持輸出電壓恒定 | ||
| 定時定控 | 定時控制功能：設定時間范圍O.OMin～6500.0Min | ||
| 保護技能 | 保護功能 | 上電電機短路檢測、輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護等 | |
| 過壓過流失速控制 | 對運行期間電流電壓自動限制， 防止頻繁過流過壓跳闡 | ||
| 快速限流功能 | 具備限流功能，最大限度減少過流故障， 保護變頻器正常運行 | ||
| 轉矩限定與控制 | 對運行期間轉矩自動限制， 防止頻繁過流跳闡； | ||
| 閉環矢量模式可實現轉矩控制 | |||
| 通信機能 | RS-485總線支持 Modbus-RTU協議 | ||
| 選配件 | 制動組件、IO擴展卡、RS485通訊卡、差分輸入PG卡、oc輸入PG卡、sin/cos PG卡 | ||
| 運行 | 命令源 | 操作面板給定、控制端子給定、串行通訊口給定 | |
| 可通過多種萬式切換 | |||
| 頻率源 | 數字給定、模擬電壓給定、模擬電流給定、脈沖給定、串行口給定 | ||
| 可通過多種方式切換 | |||
| 輔助頻率源 | 數字給定、模擬電壓給定、模擬電流給定、脈沖給定、串行口給定 | ||
| 可靈活實現輔助頻率微調、頻率合成 | |||
| 輸入端子 | 5個數字輸入端子， 真申X5支捋最高100kHz的高速脈沖輸入 | ||
| 2個模擬量輸入端子， Al1 和Al2均支持0～ 10V電壓輸入或0～20mA電流輸入 | |||
| 輸出端子 | 1 個高速脈沖輸出端子（ 可選為開路集電極式） ，支持0～ 100kHz的高速脈沖輸出 | ||
| 1 個數字輸出端子， 2個繼電器輸出端子， 2個模擬輸出端子，支持0～20mA電流輸出或O～ 10V電壓輸出 | |||
| 環境規格 | 使用場所 | 室內， 不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油、霧、水蒸汽、滴動或鹽份等 | |
| 四種加減速時間 | |||
| 海拔高度 | 低于1000m | ||
| 高于1000m降額使用．每升高100m，額定輸出電流減少1% | |||
| 環境溫度 | -10 ℃ ～＋40℃ （環境溫度在40 ℃ ～50 ℃ ， 請降額使用）， 每升高1 ℃ ． 額定輸出電流減少1 % | ||
| 濕度 | 小于95% RH ， 無水珠凝結 | ||
| 振動 | 小于5.9m/s2 (0.6g) | ||
| 儲存溫度 | -20℃~＋60 ℃ |
行業應用
洗衣機行業

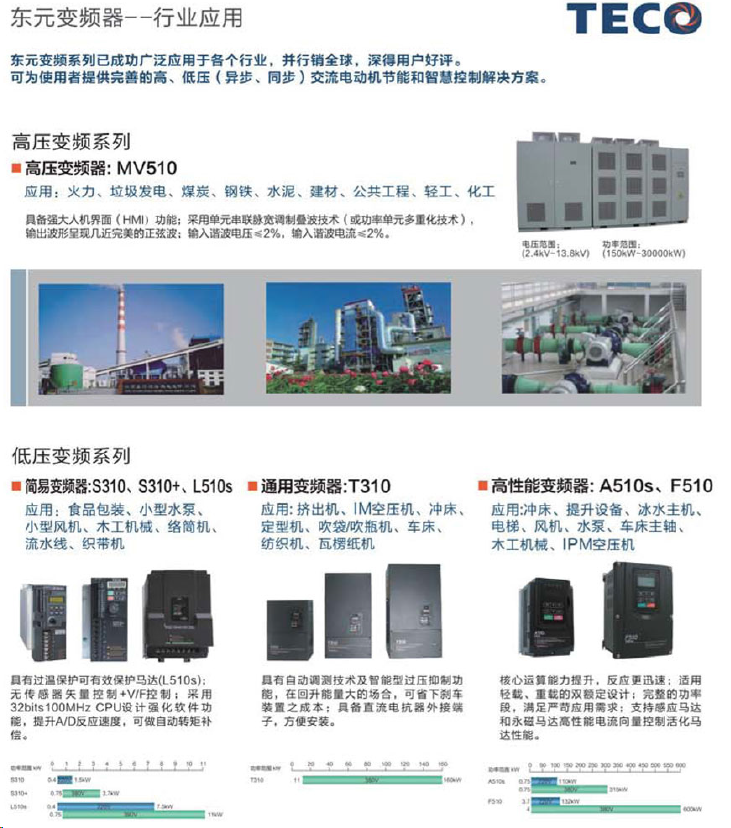

東元集團其他系列變頻器介紹
東元C310變頻器常用機型
JNC310-4001-H3C
JNC310-4001-H3C-S
JNC310-4001-H3C-Y
JNC310-4002-H3C
JNC310-4002-H3C-S
JNC310-4002-H3C-Y
JNC310-4003-H3C
JNC310-4003-H3C-S
JNC310-4003-H3C-Y
JNC310-4005-H3C
JNC310-4005-H3C-S
JNC310-4005-H3C-Y
JNC310-4008-H3C
JNC310-4008-H3C-S
JNC310-4008-H3C-Y
JNC310-4010-H3C
JNC310-4010-H3C-S
JNC310-4010-H3C-Y
JNC310-4015-H3C
JNC310-4015-H3C-Y
JNC310-4020-H3C
JNC310-4020-H3C-Y
JNC310-4025-H3C
JNC310-4025-H3C-Y
JNC310-4030-H3C
JNC310-4030-H3C-Y
JNC310-4040-H3C
JNC310-4040-H3C-Y
JNC310-4050-H3C
JNC310-4050-H3C-Y
JNC310-4060-H3C
JNC310-4060-H3C-Y
JNC310-4075-H3C
JNC310-4075-H3C-Y
JNC310-4100-H3C
JNC310-4100-H3C-Y
JNC310-4125-H3C
JNC310-4125-H3C-Y
JNC310-4150-H3C
JNC310-4150-H3C-Y
JNC310-4175-H3C
JNC310-4175-H3C-Y
JNC310-4215-H3C
JNC310-4215-H3C-Y
JNC310-4270-H3C
JNC310-4270-H3C-Y
JNC310-4300-H3C
JNC310-4300-H3C-Y
JNC310-4335-H3C
JNC310-4335-H3C-Y
JNC310-4375-H3C
JNC310-4375-H3C-Y
JNC310-4425-H3C
JNC310-4425-H3C-Y
JNC310-4475-H3C
JNC310-4475-H3C-Y
JNC310-4535-H3C
JNC310-4535-H3C-Y
