東元電機簡介

東元電機創立于1956年，以制造馬達起家，至今東元集團已跨入重電、家電、信息、通訊、電子關鍵零組件、基礎工程建設、金融投資及餐飲等多面向的發展領域，更積極參與國家重大工程建設，目前事業版圖橫跨全球5大洲、近50國。未來東元將持續深耕核心事業，朝向智能化產品、提供系統解決方案等高附加價值方向積極發展，并致力于高科技事業之拓展，以「節能、減排、智能、自動」為目標，建構一個宏觀、高質量的國際級品牌。

東元電機歷史

1956年東元電機股份有限公司成立于臺灣三重市。

1965年新莊廠設置為臺灣第一座自動化電機生產工廠。

1966年工具工廠成立（現為生產技術處）。

1973年淡水廠啟用，生產冷氣機、電視機、電冰箱等家電產品。

1979年中壢一廠建廠完成，導入最新自動化設備生產電機。

1983年觀音廠啟用，生產電視機、高級電子產品及電腦周邊設備。

1987年中壢二廠建廠完成與西屋合作生產超大型電機。

1991年觀音冷氣廠建廠完成，導入全新自動化生產家電產品。

1991年馬來西亞廠建廠完成。

1994年觀音壓縮機廠建廠完成。

1995年并購美國西屋（ WESTINGHOUSE）電機廠。

2002年無錫東元電機建廠。

2003年無錫東元正式投產。

2004年無錫東元金一廠建廠。

2004年江西東元電機建廠。

2012年成立上海東元德高電機有限公司，作為東元集團在中國唯一的銷售服務中心。

2016年無錫東元精密機械建廠

東元電機AEUV4N超超高效三相異步電機（MODEL:TEV4）技術數據

種類:三相異步電動機

設計依據:國際電工委員會IEC60034;中國國家標準GB755

額定電壓:380V或其它電壓

額定頻率:50HZ或60Hz

輸出功率:0.55~400kW

工作制:連續工作制

機座號:80~355C

防護等級:IP55

冷卻方式:IC411

絕緣等級:F級絕緣

溫升:S.F.1.0（50Hz）時采用電阻法考核定子繞組溫升，2P＆4P 200KW、F＃355M、F＃355L溫升不超過105℃，其他規格溫升不超過80℃

安裝方式:IMB5（法蘭安裝）;IMV1（法蘭安裝）及其它電動機參數和安裝尺寸參照附表。

●能效等級符合中國國家標準GB18613-2020能效。頻率50H以外不在國家能效認證范圍，特性與特性有所差異，本表以GB特性為準

生產工廠：無錫東元電機有限公司/青島東元精密機電有限公司

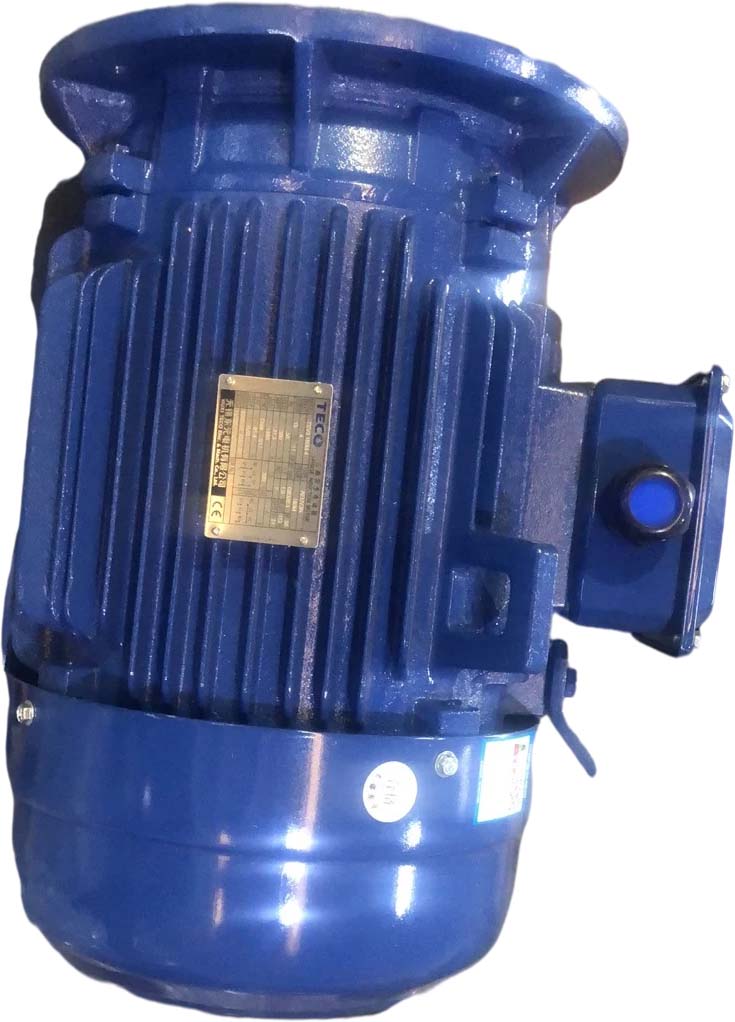

東元電機AEUV4N超超高效三相異步電機（MODEL:TEV4）照片(照片僅供參考)

東元電機AEUV4N超超高效三相異步電機（MODEL:TEV4）適用條件

電源條件:電壓波動率±10％以內，頻率波動率±5％以內，電壓及頻率綜合波動率10％以內，但頻率波動率不超過±5％

使用場所:室內、無危險氣體環境

環境溫度:-15~40℃

環境濕度:相對濕度90％以下（但不能凝結）

海拔高度:海拔1000m以下

傳動方式:皮帶輪傳動，但是2P45KW及以上，4、6＆8P F＃280及以上使用聯軸器。

旋轉方向:可雙向旋轉，當電源相序與電動機出線端標志字母一致時，面向軸伸端看為順時針方向旋轉。

起動方式:全壓直接起動或Y-△起動

涂裝：GB3灰色 Munsell7.5B 3.5/0.5

          GB2藍色 Munsell5PB  3/8

要求:安裝聯軸器或皮帶輪請利用軸端攻牙壓進迫入，禁止以外力敲擊軸裝安裝，如有特殊需要請另行洽詢。

東元電機AEUV4N超超高效三相異步電機（MODEL:TEV4）電機特點

IP55防護結構，防塵，防水花及油沫，鑄鐵框架，結構強壯，符合國際標準，安全更具保障性

采用東元F級絕緣，耐熱度高，抗電沖擊強，絕緣壽命長，在惡劣環境下也能勝任

使用進口品牌之軸承，著名鋼廠之硅鋼片，性能更具保障規范化的設計、優質的材料、先進的加工設備和完善的質量保證體系，這些表現在效率高振動小噪聲低、安全可靠

選用:依據客戶需要可搭配熱保護器，PTC，空間加熱器，RTD，PT100及其它

東元電機AEUV4N超超高效三相異步電機（MODEL:TEV4）剖面圖

東元電機AEUV4N超超高效三相異步電機（MODEL:TEV4）振動

所有電動機轉子都使用半鍵按照A級（標準）振動等級進行動態平衡。

電動機在空載時測得振動速度有效值不超過下表中的A級所列值。

東元電機AEUV4N超超高效三相異步電機（MODEL:TEV4）油脂壽命

注:

1.當環境溫度每升高10℃，潤滑脂壽命以及再潤滑時間縮短一半。

2.20000小時適用于電機水平安裝聯軸器傳動。

東元電機AEUV4N超超高效三相異步電機（MODEL:TEV4）安裝方式

東元電機AEUV4N超超高效三相異步電機（MODEL:TEV4）軸承溫升

注意！

軸承溫升的高低程序比軸承本身實際溫度更能反映出問題的狀況

如果軸承溫升速率太快或是有非學明顯的振動或異音，電動機必須立刻停止運轉，詳細檢查問題發生的原因，否則不得重新運轉。

如果軸承溫升及運轉情況都正常的話，電動機必須繼續運轉直到軸承溫度穩定為止，許可的溫度值如下:

滾動軸承 插入式溫度檢出器                  警告值        跳脫值

軸承測試的溫度                                      95℃         100℃

東元電機AEUV4N超超高效三相異步電機（MODEL:TEV4）包裝

東元電機AEUV4N超超高效三相異步電機（MODEL:TEV4）機種型號列表

東元電機AEUV4N超超高效三相異步電機（MODEL:TEV4）電氣數據及安裝尺寸

掃描下方二維碼，獲取電子樣本手冊。
